Аналітычная цэнтрыфуга з нізкай хуткасцю 5000 абаротаў у хвіліну. Рэгулятар хуткасці. Трывалы і даступны
| Ужыванне: | Бальніцы, ветэрынарныя клінікі, харчовыя лабараторыі, універсітэты і каледжы, фармацэўтычныя лабараторыі, Лабараторыі культуры клетак |
| Макс. Хуткасць | 4000 абароты ў хвіліну |
| Макс.RCF | 2680хг |
| Max.Capacity | 12*20 мл кутні ротар |
| Адпаведныя ротары | Ротары з фіксаваным вуглом |
| дысплей | LCD |
| Нумар мадэлі: | TDZ4-WS |
| атэстацыя: | CE, ISO13485, ISO9001, SFDA |
| гарантыя | Гарантыя 1 год на ўсю машыну, 3 гады гарантыі на кампрэсар і 5 гадоў гарантыі на рухавік. Бясплатная замена частак і дастаўка ў межах гарантыі. |
- Description
- Відэа
- Тэхнічныя характарыстыкі
- Ротары і аксэсуары
- канкурэнтныя перавагі
The benchtop low speed centrifuge TDZ4-WS has 4 fixed angle head rotors, rotor for 12 tubes 20ml, rotor for 12 tubes 10ml,18 tubes 10ml and rotor for 4 tubes 50ml.У цэнтрыфузе замест бесщеточного рухавіка выкарыстоўваецца якасны рухавік з пераменнай частатой. All steel body and 304# stainless steel centrifuge chamber are autoclave-able, resistant detergents and disinfection liquids.
Conception
● Металічны корпус, металічная вечка і цэнтрыфужная камера з нержавеючай сталі 304# з'яўляюцца ўстойлівымі да мыйных сродкаў і дэзінфекцыйных вадкасцей, якія можна аўтаклававаць.
● Акно назіранняў на вечку для каліброўкі хуткасці і вымярэння шуму.
● Мікрапрацэсарнае кіраванне з прывадам рухавіка пераменнага току з пераўтварэннем частоты
● ВК-дысплей параметраў хуткасці, таймера, RCF, ротараў, праграмы (памяці), інфармацыі аб паскарэнні і запаволенні і інфармацыі аб кодах памылак.
● Двухслаёвае ўшчыльняльнае кольца, зробленае для вечка цэнтрыфугі і прыбора для доўгай добрай герметычнасці.
зручны
● Праграмуемы і захоўваемы, захоўвае да 30 праграм і забяспечвае прамы доступ карыстальніка адным націскам клавішы. Захаваны параметр: камбінацыя застаецца ў памяці нават пасля адключэння цэнтрыфугавання.
● Забяспечвае 10 хуткасцей паскарэння і 10 рамп тармажэння, каб эфектыўна пазбегнуць другаснага адкладу з лепшым эфектам цэнтрыфугавання.
● Аўтаматычная фіксацыя вечка і ўтрыманне падчас працы ротара
● Лёгка заменныя ротары
● Аўтаматычнае ўхіленне непаладак з індыкацыяй кода памылкі і сігналізацыі на экране.
● Узровень шуму ніжэй за 55 дэцыбел пры самай высокай хуткасці кручэння.
Бяспека
● Выраблена ў адпаведнасці з міжнароднымі правіламі бяспекі (напрыклад, IEC 61010).
● Бяспека Электрычная блакіроўка вечка, дзверы не могуць адчыніцца, калі ротар працуе, і машына не працуе, калі вечка адкрыта і з'яўляецца код памылкі.
● Аварыйнае размыканне замка вечка пры збоі электрычнасці.
● Газавая завеса для абароны вечка ад падзення.
● Для забеспячэння бяспекі машыны чалавека прадугледжаны сродкі абароны ад перавышэння хуткасці, дысбалансу і аўтаматычнай дыягностыкі няспраўнасцей.
| Дыяпазон хуткасцей (а/хв) | 0-4000rpm рэгулюецца | Дакладнасць хуткасці | ± 10 абаротаў у хвіліну |
| Максімальная ёмістасць (мл) | 12 * 20мл | Дыяпазон RCF (xg) | 0-2680xg рэгулюецца |
| дысплей | LCD | Дыяпазон часу | 0-99 хвілін 59 с |
| Шум (dBA) | ≦55 дБ(А) | Хуткасць паскарэння/запаволення | 0-- 9 |
| Памеры (мм) | 420x320x270mm | Рухавік | Рухавік пераўтваральнік частоты |
| Вага нета (без ротара) | 18KGS | Крыніца сілкавання | AC220V,50HZ,5A,60W |
| Не. | пункт | магутнасць | максімум хуткасць | Макс. RCF | Нататка |

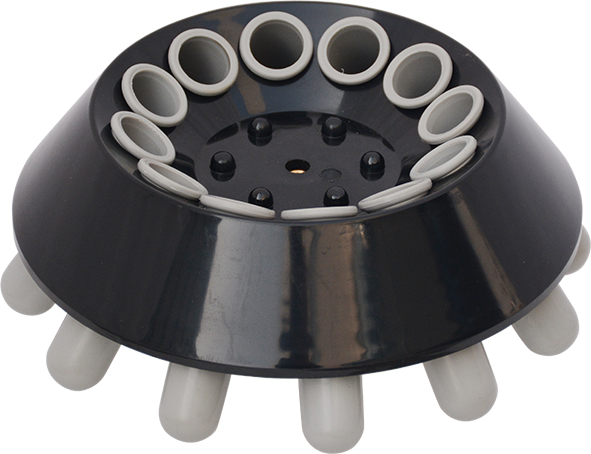

NO.1 | Кут ротара | 12×10/5 мл | 4000r / мін | 2680хг | ПП/ПК трубка |
| Адаптар | 12 × 2 мл | ||||
NO.2 | Кут ротара | 12×20/5 мл | 4000r / мін | 2680хг | ПП/ПК трубка |
| Адаптар | 12 × 2 мл | ||||
NO.3 | Кут ротара | 18×10/5 мл | 4000r / мін | 2680хг | ПП/ПК трубка |
| Адаптар | 18 × 2 мл | ||||
| Адаптар | 18 × 1.5 мл | ||||
NO.4 | Кут ротара | 4 × 50 мл | 4000r / мін | 2680хг | ПП/ПК трубка |
| Адаптар | 4×15/10 мл | ||||
| Адаптар | 4×5/2 мл | ||||
 | |||||
1. Прафесійны вытворца цэнтрыфуг, канкурэнтаздольная цана.
2. Сертыфікаты ISO9001, ISO13485, CE, SFDA, усе машыны перад транспарціроўкай праходзяць строгую праверку якасці і добрую ўпакоўку.
3. Доўгатэрміновая тэхнічная падтрымка і прафесійнае абслугоўванне кліентаў на кожным этапе продажу прадукту, дастаўкі і эксплуатацыі. Наша высокакваліфікаваная і дасведчаная служба абслугоўвання забяспечвае вам унікальны ўзровень падтрымкі для вашай пакупкі на працягу ўсяго тэрміну службы.
4. Мы таксама можам прапанаваць індывідуальныя рашэнні для асаблівых патрабаванняў кліентаў.
5. Дзякуючы эфектыўнай камандзе інжынераў, падмацаванай шматгадовым вопытам у сваіх галінах, кампанія гарантуе, што кожны прадукт, які пакідае вытворчае падраздзяленне, адпавядае адзнакам ва ўсіх адносінах.
